역률개선 수전단 전압상승

◈. 역률개선에 따른 부하단 전압상승은?

역률을 개선하면 전압강하가 개선 돼 수전단 전압이 상승한다.
열량과 토크는 전압의 제곱에 비례하므로 부하 측 전압강하 개선은 생산성을 향상시키게 된다.
아래 조건에서 얼마만큼의 전압상승이 일어나는지 이하에 살펴본다.

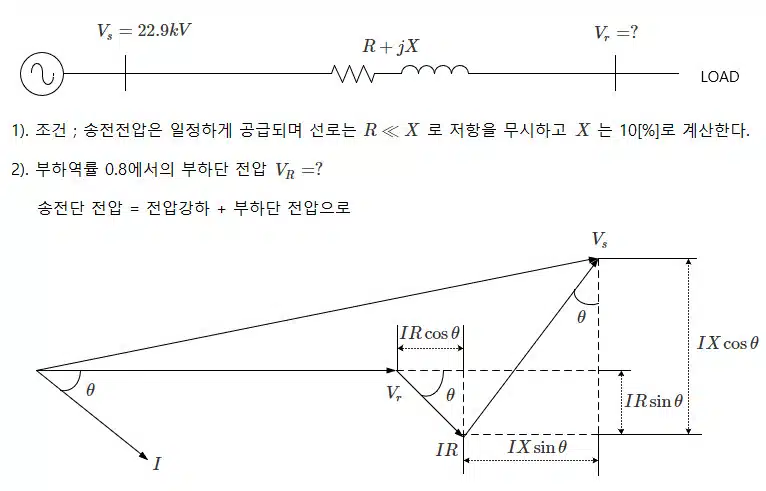

◇. 송전전압 22.9kV로 부하열률 지상0.8, 유효전력 1.0[PU]인 수전단 부하에 전력을 공급한다.
이 때 부하역률을 0.95개선시 수전단 전압이 얼마만큼 상승하게 되는지?
