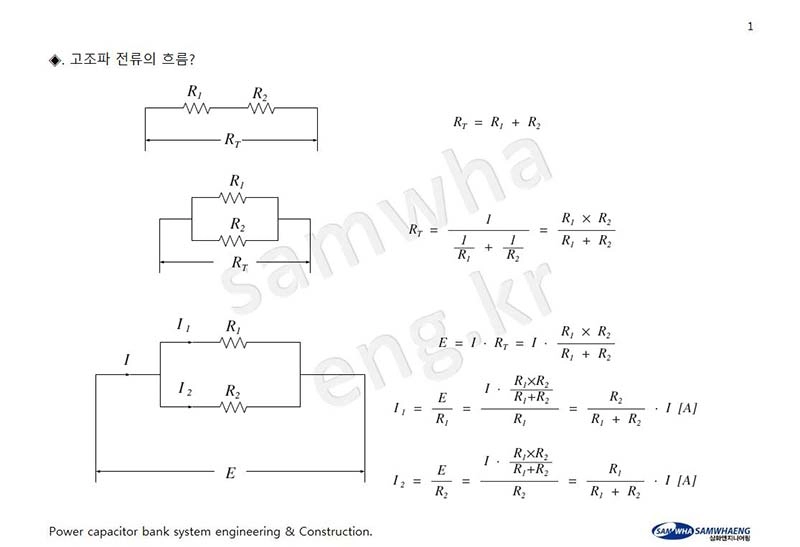

부하에서 발생되고 있는 고조파 전류의 흐름에 대해 쉽게 이해하도록 아래와 같이 살펴본다.

콘덴서 고장시 발생되는 고장 상, 그리고 건전 상의 상전류 및 콘덴서 단자전압에 대해 알아본다.

유도전동기 스타 델타 기동회로의 올바른 콘덴서 설치에 대해 알아본다.

유도전동기 역률개선용으로 사용되는 콘덴서의 문제점에 대해 살펴본다. 설계 단계에선 아래와 같이 콘덴서 설치를 권장하는데 무효분 증가에 의한 차단기 용량, 기동 전류, 전선용량 여유분 등에 문제가 없다면 굳이 이런 방법의 설치는 필요치 않다. 부족분 역률을 모선에 집합하여 관리하는게 더 경제적일 수 있기 때문이다. 효과만을 생각한 설계보다 현장 엔지니어 입장을 고려한 설계가 최선일 수 있다. 자기여자 현상에

콘덴서 투입시에 순시전압강하 및 개폐 돌입전류가 발생한다. 이 때 순시전압강하 때문에 모선에 접속되어 있는 사이리스터 응용 전기기기가 전류(轉流) 및 제어 실패를 일으키는데 이 순시전압강하는 직렬리액터의 리액턴스에 비해 전원측 리액턴스가 클 수록 순시전압강하는 커지게 된다. 대책으론 직렬리액터의 리액턴스를 크게하면 되지만 일반 리액터는 철심을 사용하므로 돌입전류로 인해 철심이 자기포화를 일으켜 리액턴스가 저하된다. 콘덴서 투입시 순시전압강하가 문제되는 계통은

Cubicle Type System 구성에 대해 살펴본다.

한국전력공사 등과 같이 대전력을 사용하는 전력처 특별고압 모선 콘덴서 뱅크에 주로 사용하고 있는 보호 방식이다. 이방식은 대용량 고전압으로 내부소자 구성이 여러개 Element로 구성된다. 이 중 어느 하나 Element가 열화하여 고장이 발생되면 그 때의 고장전류는 전체 뱅크용량 정격전류에 비해 소 전류가 돼 전체 정격전류 1.3 ~ 1.5배로 Setting 되어 있는 OCR을 동작시키지 못한다. 이런 이유로 특별고압

전력용 콘덴서 뱅크 보호 방식엔 이상검출 방법에 따라 기계적인 방법 전기적인 방법 두가지로 구분한다. 그 중 전기적인 방법 중 하나인 오픈델타 보호 방식은? 각 상 콘덴서와 병렬 설치된 방전코일 2차측을 오픈델타로 결선하여 회로를 구성한 것으로 콘덴서 내부 고장시 발생되는 불평형 전압을 검출하여 차단기를 개로하는 높은 신뢰성 보호방식이 된다.

NVS(Neutral Voltage Sensor) System Cubicle Type의 구성에 대해 알아본다.
